Novo iz Herz Armaturen: Jedinice za povezivanje i regulaciju termalnih jedinica

Standard connect - 4

Standard connect

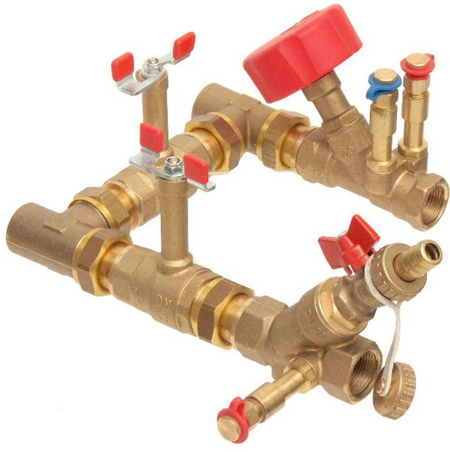

HERZ STANDARD CONNECT-4 je dizajniran da pruži jednostavnu i brzu montažu Fan Coil jedinica ili drugih termalnih jedinica. Sastoji se od HERZ 4017 balansnog ventila , HERZ 2190 kuglastog ventila sa produženom ručicom i HERZ 4111 hvatača nečistoća. STANDARD CONNECT-4 omogućava regulisanje, ispiranje i izolovanje jedinice. Projektovani protok se postiže sa minimalnom tačnošću od ±5%. Četiri standardne verzije su dostupne i pogodne za KGH sisteme:

Tip

Veličina ventila

 Kvs Kv

HERZ br. artikla

Low Flow

½”

0.48

0,43

0,43

Medium Flow

½”

0.97

0,75

1 4500 21

½”

½”

1.95

1,39

1 4500 01

¾”

¾”

3.95

2,19

1 4500 02

1”

1”

7,9

5,06

1 4500 03



Benefiti za projektante:

  1. Poznate dimenzije i karakteristike jedinice
  2. Skraćeno vreme izbora ventila
  3. Smanjena mogućnost pojave greške prilikom specificiranja opreme
  4. Poznate tehničke karakteristike

Benefiti za izvođače:

  1. Smanjenje vremena i troškova na mestu rada
  2. Brza veza, samo četiri priključka potrebna
  3. Smanjenje vremena prilikom poručivanja i nabavke
  4. Smanjena mogućnost neispravnog rada instalacije

Način rada:

Normalan rad

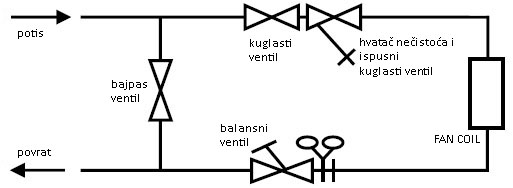

U režimu normalnog rada bajpas ventil je zatvoren, kuglasti ventil otvoren.

Normalan rad

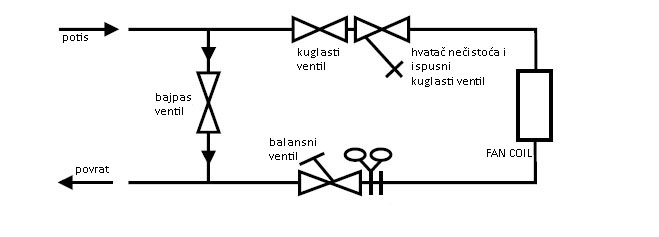

Bajpas veza otvorena

U ovom režimu rada bajpas ventil je otvoren, a kuglasti i regulacioni ventil je zatvoren. Ovaj tok strujanja vode koristimo prilikom operacije normalnog, ručnog ispiranja hvatača nečistoća i bilo kakvog rada na Fan Coil uređaju.

Bajpas veza otvorena

Ispiranje hvatača nečistoća iz potisne grane

Ovakav način ispiranja hvatača nečistoća primenjuje se kada su nam bajpas ventil i balansni ventil zatvoreni, a kuglasti ventil i ventil na hvataču nečistoća otvoreni. Vrši se samo ispiranje hvatača nečistoća kroz sito u atmosferu.

Ispiranje hvataca necistoca

Povratno ispiranje

Kod povratnog ispiranja bajpas ventil i kuglasti ventil je zatvoren, a ventil na hvataču nečistoća i balansni ventil je otvoren. Vrši se ispiranje izmenjivača FAN COIL uređaja i hvatatača nečistoća. Sva prljavština izlazi kroz kuglasti ventil na hvataču nečistoća u atmosferu.

Connect-4 RP

Connect-4

CONNECT - 4 RP dizajniran je da pruži brzu konekciju sa termalnim jedinicama. Na ovu jedinicu ugrađen je termostatski balansni ventil 7217, ventil sa duplom regulacijom 5523, kuglasti ventil sa produženom ručicom 2190 koji omogućava lako i brzo postavljanje izolacije uz potpunu dostupnost ručice kuglastog ventila. Ugrađen je i hvatač nečistoća sa kuglastim ventilom koji omogućava brzo ispiranje sita hvatača nečistoća bez skidanja.

Karakteristike CONNECT - 4 RP jedinice su:

Tip Kvs vrednost Protok

Ugrađeni balansni ventil

 HERZ br.artikla
½”

0.019 – 0.36

0.001–0.044 l/s

TS-99-V

1 4500 66
½” 0.14 – 0.76 0.0067–0.094 l/s

TS-98-V

1 4500 67



Rad u normalnom režimu, kada je bajpas ventil otvoren, ispiranje iz potisne grane i povratno ispiranje su mogući kao kod STANDARD CONNECT – 4 jedinice.

Benefiti za projektante:

  1. Poznate dimenzije i karakteristike jedinice
  2. Skraćeno vreme izbora ventila
  3. Smanjena mogućnost pojave greške prilikom specificiranja opreme
  4. Poznate tehničke karakteristike

Benefiti za izvođače:

  1. Smanjenje vremena i troškova na mestu rada
  2. Brza veza, samo četiri priključka potrebna
  3. Smanjenje vremena prilikom poručivanja i nabavke
  4. Smanjena mogućnost neispravnog rada instalacije

Connect-4 SMART

Connect-4

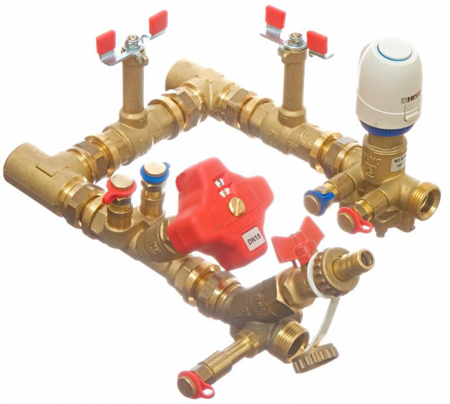

HERZ CONNECT-4 SMART jedinica je dizajnirana da omogući brzo povezivanej FAN COIL aparata i drugih termalnih jedinica. Koristi 4006 SMART pritisno nezavisni ventil, čime hidraulički sistem postaje dinamički regulisan. Na 4006 SMART ventilu mogu se postaviti on/off ili modularni (od 0-10V) pogoni i integrisati BMS sistem ukoliko je to potrebno.

Ova jedinica obezbeđuje konstatan protok bez obzira na promenu pritiska u sistemu. Kod ove jedinice je obezbeđeno lako izolovanje svih elemenata i ispiranje instalacije. Proces ispiranja se vrši kao i kod STANDARD CONNECT – 4 jedinice.

Karakteristike CONNECT- 4 SMART jedinice su:

Dimenzije ventila

 Protok

HERZ br. artikla

DN15 LF

0.003 – 0.010 l/s

1 4500 40

DN15 LF

0.010 – 0.030 l/s

1 4500 49

DN15 MF

0.026 – 0.060 l/s

1 4500 41
DN15

0.053 – 0.099 l/s

1 4500 44

DN20

0.091 – 0.204 l/s

1 4500 42

DN25

0.180 – 0.505 l/s

1 4500 43



Benefiti za projektante:

  1. 100% autoritet
  2. Povećanje energetske efikasnosti sistema
  3. Poznate dimenzije i karakteristike jedinice
  4. Skraćeno vreme izbora ventila i načina regulacije termalne jedinice

Benefiti za izvođače:

  1. Smanjenje vremena i troškova na mestu rada
  2. Brza veza, samo četiri priključka potrebna
  3. Smanjenje vremena prilikom poručivanja i nabavke
  4. Smanjena mogućnost neispravnog rada instalacije
