VDI3805 Selektor

HERZ Armaturen je sa kompanijom Pit-Cup GmbH Heidelberg iz Nemačke razvila VDI3805 Selektor bazu podataka za HERZ proizvode sa namerom da projektantima maksimalno olakša projektovanje, kao i naknadne izmene i dopune projekata.

Zadatak VDI3805 Selektora je da sve tehničke podatke o HERZ proizvodu najednom mestu predstavi korisniku i po želji istog prenese u CAD platformu (AutoCAD, AutoCAD LT, BricsCAD, IntelliCAD).

Osnovne funkcionalnosti programa VDI3805 Selektor

Nakon pokretanja programa potrebno je izabrati grupu proizvoda. Postoji mogućnost da izaberemo četiri grupe proizvoda i to :

• 1. Regulacioni ventili
• 2. Armature sa fiksnim otporom (hvatači nečistoća, zaustavni ventili)
• 3. Armature za dvocevni sistem grejanja
• 4. Armature za jednocevni sistem grejanja
• 5. Proizvode za distribuciju u sistemima grejanja (komplet razdelnik i sabirnik za radijatorsko i podno grejanje).

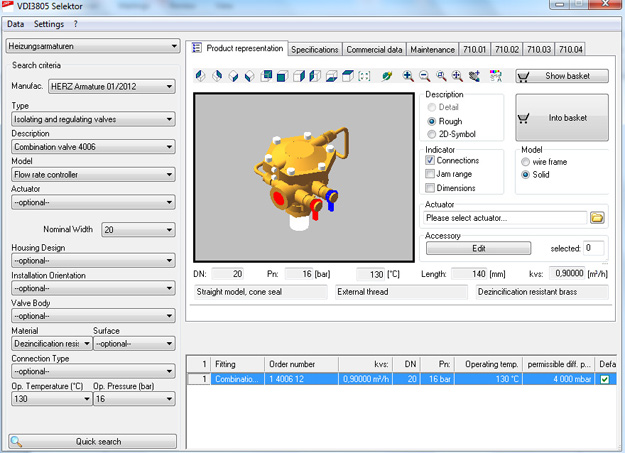

U izabranoj grupi proizvoda izabraćete konkretan proizvod, model i dimenziju. Na osnovu toga se dobija prikaz osnovnih podataka: materijal, maksimalna radna temperatura i pritisak i odabira tip veze sa cevovodom.

Na desnoj strani prozora prikazan je izabrani proizvod.

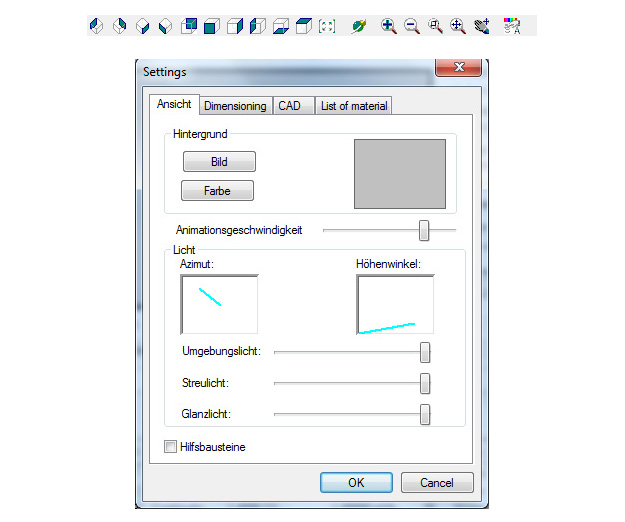

Podešavanje okruženja i prikaza

Podešavanje pogleda, zumiranje, podešavanje ambijentalnog svetla, pozadinske boje, osenčenosti proizvoda pružaju mogućnost krajnjem korisniku da izabere odgovarajući prikaz proizvoda.

Opcije prikaza proizvoda

Raspoložive su različite opcije prikaza samog proizvoda Description, Indicator i Model:

Description - detaljan, grub i simbolički grafički prikaz proizvoda.

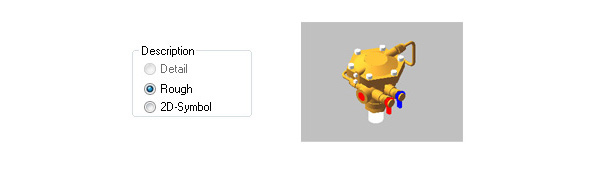

Grubi 3D prikaz proizvoda

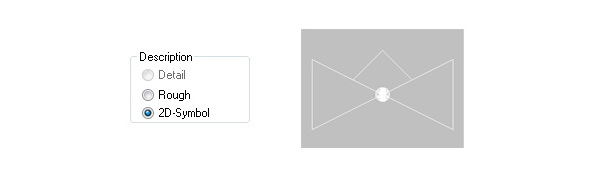

2D Simbolički prikaz proizvoda

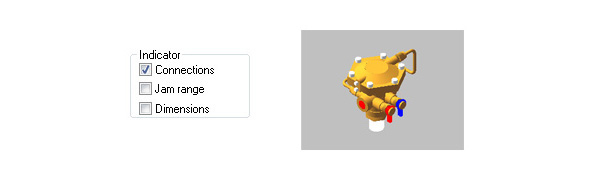

Indicator – prikaz veze izabranog proizvoda sa cevovodom i/ili prostora koji zauzima proizvod i/ili dimenzija proizvoda.

Prikaz veze izabranog proizvoda sa cevovodom

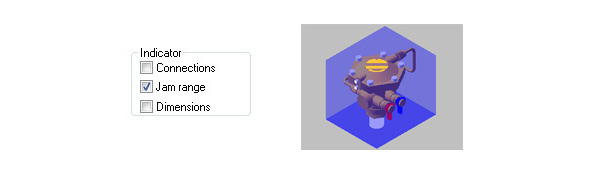

Prikaz prostora koji zauzima izabrani proizvod

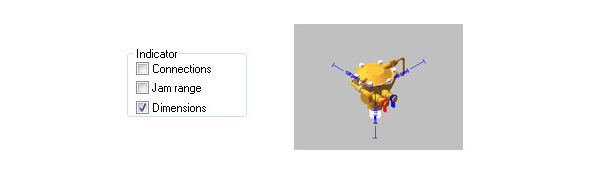

Prikaz dimenzija izabranog proizvoda

Model – izabrani proizvod u 3D Wire Frame prikazu ili 3D Solid (Shade) prikazu koji se prebacuje u CAD platformu.

3D Wire Frame prikaz

Izbor pribora i dodatne opreme

Postoji mogućnost izbora pogona i pribora izabranog ventila ukoliko za taj proizvod postoji pripadajući pribor:

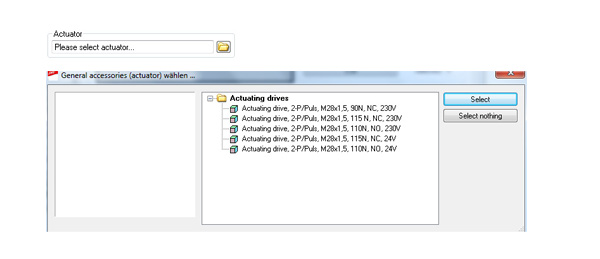

Izbor pogona ventila

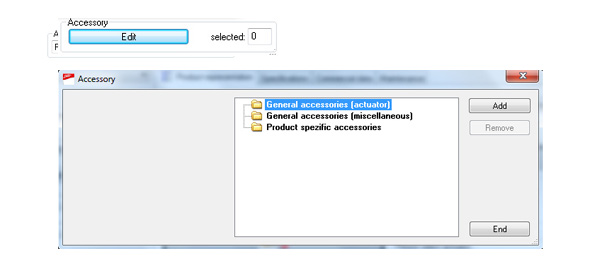

Izbor pribora

Tehničke karakteristike i održavanje

U karticama indeksa Specifications, Commercial data, Maintenance organizovane su detaljnije informacije o proizvodu.

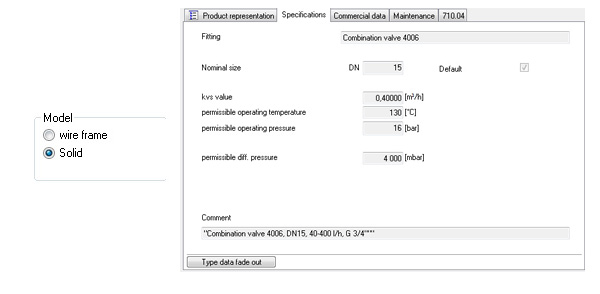

Specifications:

Najbitnije tehničke karakteristike za izabrani proizvod:

• - nominalni prečnik
• - Kvs vrednost
• - maksimalna temperatura
• - maksimalni pritisak...

Commercial data:

Komercijalni podaci o proizvodu:

• - broj artikla
• - sažeti opis
• - opis za predmer i predračun
• - i druge relevantne podatke za izabrabrani proizvod.

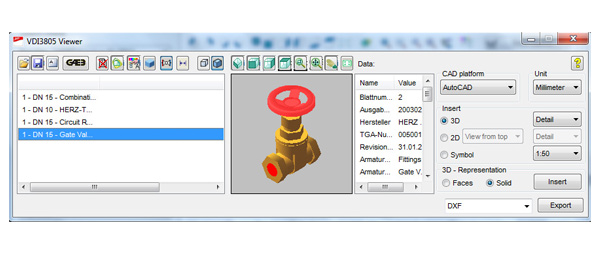

Nakon izvršenih podešavanja možete otpočeti uvoženje modela odabranog proizvoda u neku od CAD platformi (AutoCad, AutoCAD LT, BricsCAD, IntelliCAD) klikom na ikonicu Into Basket.

Nakon izbora proizvoda, prikaza, jedinice prikaza izabranog proizvoda, razmere i ostalih parametara možemo jednostavno izvršiti izvoz (export) željenog proizvoda u neki od standardnih formata za CAD sisteme klikom na ikonu Export.

VDI3805 Selector će ponuditi mesto za snimanje .dxf fajla na vašem računaru. Vaš CAD program sada može koristiti HERZ model ili blok pri izradi projekta.

VDI3805 Selector je praktičan pomoćni alat pri izradi projekata i prateće dokumentacije. Ovo je prva verzija, a VDI3805 Selector će biti stalno unapređivan i dopunjavan.

Korisnici programa će biti redovno obaveštavani o svim novinama o ovoj HERZ bazi podataka. Verzija programa je trenutno dostupna na engleskom jeziku.

Svi opisi proizvoda kao i tehnički listovi i prateća atestna dokumentacija se može dobiti na srpskom jeziku.

Molimo Vas da kontaktirate tehničku podršku firme HERZ:

support@herz.rs

Kontakt telefon: 022/328-898
