HERZ CON 4006
VIDEO PREZENTACIJA PROIZVODA:
HERZ CON
U modernim HVAC instalacijama smanjenje vremena montaže kao i multifunkcionalnost su osnovni zahtevi prilikom procesa razvoja novih proizvoda. U tom kontekstu kompanija HERZ Armaturen je razvila novi set ventila koji omogućava jednostavnu i brzu montažu kao i dodatne funkcije u procesu korišćenja FAN COIL uređaja.
Osnovna namena proizvoda HERZ CON je jednostavno i brzo povezivanje i regulacija FAN COIL uređaja. Dodatne funkcije kao što su ispiranje primarne instalacije i instalacije kruga povezivanja kao i samog FAN COIL uređaja bez potrebe za skidanjem ili rastavljanjem instalacije pružaju veliki benefit i uštedu u vremenu prilikom korišćenja uređaja.
Set pod nazivom HERZ CON se sastoji od:
- Regulatora protoka- pritisno nezavisnog kombi ventila serije SMART 4006
- Hvatača nečistoće sa integrisanom slavinom za punjenje i pražnjenje (PIP slavinom)
- Dva trokraka kugla ventila sa ručicama u boji priključaka potisa i povrata
- Aktuatora za regulaciju FAN COIL uređaja (tip aktuatora zavisi od konkretnog zahteva projekta)-opciono može i bez aktuatora
- Kompaktnog izolovanog kućišta od tvrdo presovanog stiropora/XPS
PRINCIP RADA:
Ovaj set omogućava četiri režima rada instalacije koja su opisana u nastavku:

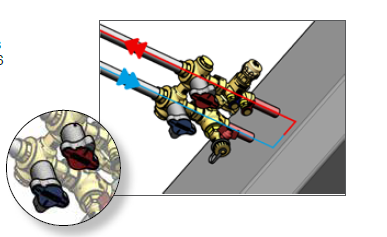

Normalni radni režim FAN COIL uređaja (kugla ventili otvoreni prema uređaju, kombi ventil održava konstantan podešeni protok, aktuator otvara, zatvara ili kontinualno održava projektovane parametre, PIP slavina zatvorena)

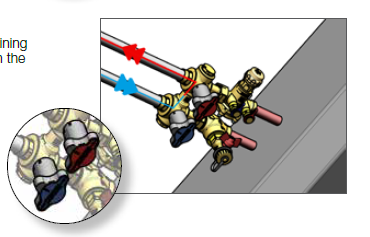

Bajpas radni režim pogodan za slučajeve potrebe za intervencijom na krugu FAN COIL-a (kugla ventili zatvoreni prema uređaju, otvoreni prema bajpasu)

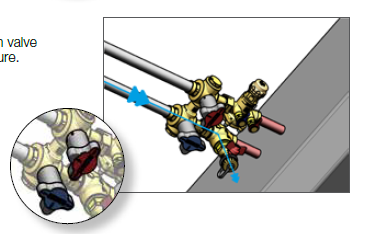

Režim ispiranja primarne instalacije (kugla ventil potisa otvoren, kugla ventil zatvoren prema povratu, PIP slavina otvorena i omogućena funkcija ispiranja primarne instalacije)

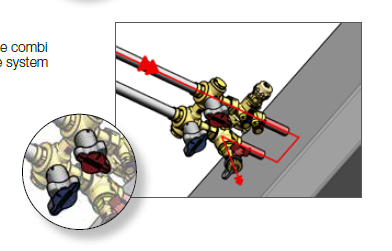

Režim ispiranja FAN COIL uređaja (kugla ventil povrata otvoren prema uređaju, kugla ventil zatvoren na potisu, obezbeđen kontra smer strujanja fluida, otvorena PIP slavina omogućava ispiranje uređaja)
